ตั้งค่า RAID M.2 NVMe ใน BIOS B650D4U
สวัสดีครับ บทความนี้จะเป็นการสาธิตการตั้งค่า RAID M.2 NVMe ของเมนบอร์ด ASRockRACK B650D4U ผ่าน BIOS กันครับ
อุปกรณ์ที่เราใช้ในการทำ RAID ประกอบไปด้วย
- Mainboard B650D4U
- M.2 NVMe Kingston DC1000B 480GB จำนวน 2 ตัวครับ
ขั้นตอนที่1 กด Del หรือ F2 เข้าหน้า BIOS B650D4U

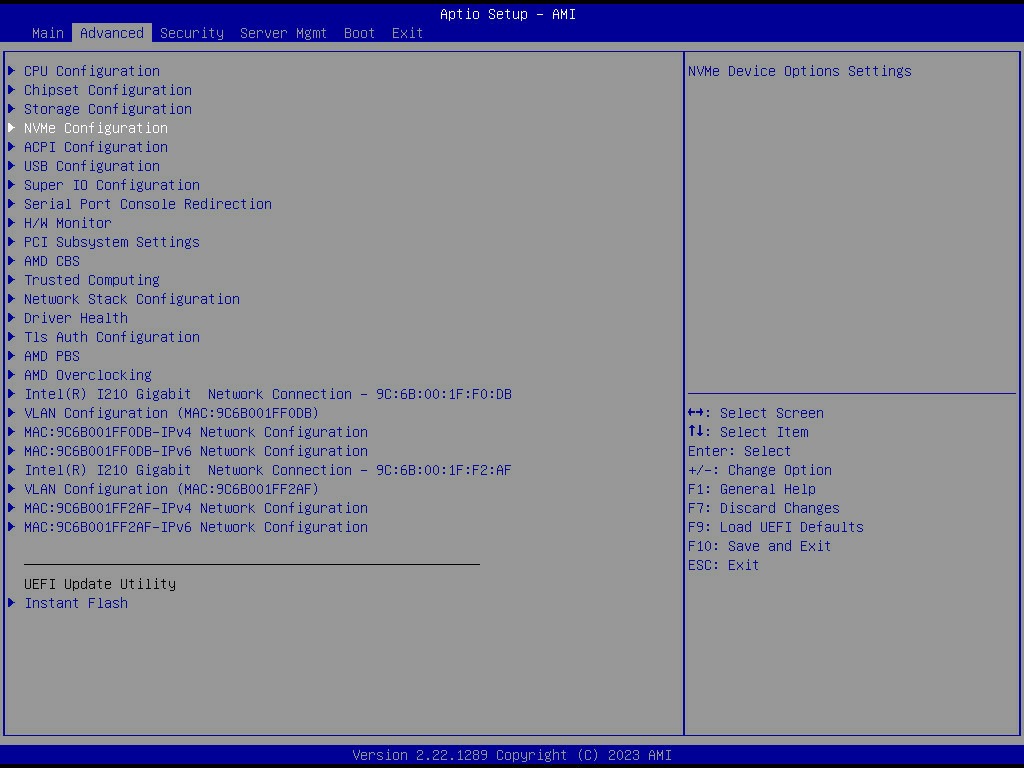

ขั้นตอนที่2 เข้าไปที่หน้า Advanced จากนั้นเลือกหัวข้อ NVMe Configuration เพื่อตรวจเช็ค M.2 ที่ติดตั้งบนเมนบอร์ด
ขั้นตอนที่ 3 พบ M.2 NVMe 2ตัวที่ติดตั้งไว้บน Mainboard B650D4U
ขั้นตอนที่4 ย้อนกลับไปหน้า Advanced แล้วเข้าไปที่หัวข้อ AMD PBS
ขั้นตอนที่5 ไปที่หัวข้อ NVMe RAID Mode จากนั้นให้ทำการ Enabled และ Save
ขั้นตอนที่6 หลังจากทำการ Save แล้วเข้ามาที่หน้า Advanced จะพบหัวข้อ RAIDXpert2
ขั้นตอนที่7 เลือกไปที่หัวข้อ Controller Management
ขั้นตอนที่8 เข้าไปที่ Rescan Disks เพื่อเช็ค Disk
ขั้นตอนที่9 จะต้องพบ Disk NVMe ที่ติดตั้งไว้บน Mainboard B650D4U
ขั้นตอนที่10 กลับเข้าไปที่หัวข้อ Array Management
ขั้นตอนที่11 เข้าไปที่หัวข้อ Create Array
ขั้นตอนที่12 RAID M.2 NVMe บน Mainboard B650D4U สามารถทำ RAID 0-1 ได้
ขั้นตอนที่13 ภาพการทำ RAID0 M.2 NVMe เสร็จสิ้น
ขั้นตอนที่14 ภาพการทำ RAID1 M.2 NVMe เสร็จสิ้น
