สวัสดีครับวันนี้ทาง PC Gallery จะมาแนะนำเมนบอร์ดเซิร์ฟเวอร์จาก Supermicro รุ่น H12DSI-NT6 กันครับ บอร์ดนี้เป็นแบบ Dual Socket รองรับ CPU ได้ถึง 2 ตัว เหมาะสำหรับงานเซิร์ฟเวอร์ที่ต้องการประสิทธิภาพสูงครับ

FormFactor (ขนาดเมนบอร์ด)

เมนบอร์ดนี้มีขนาด E-ATX กว้าง 12 นิ้ว ยาว 13.05 นิ้ว(30.5 x 33.1ซม.) หากใครที่จะประกอบเองก็ต้องเช็คเรื่องของขนาดเมนบอร์ดที่เคสรองรับด้วยครับ

CPU & RAM (หน่วยประมวลผล และหน่วยความจำที่รองรับ)

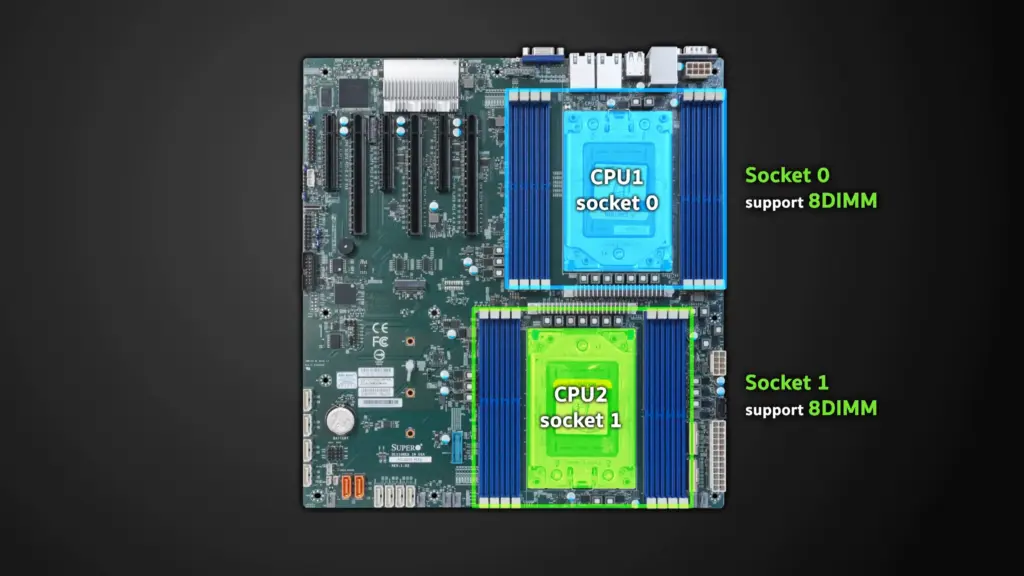

บอร์ดนี้รองรับหน่วยประมวลผลแบบ Dual-socket รองรับ CPU AMD EPYC รุ่น 7002 และ 7003 ซีรี่ย์ มาพร้อม แรมทั้งหมด 16 ช่องโดยแบ่งเป็น 8 ช่องต่อ CPU หนึ่ง Socket หากต้องการใช้ครบทั้ง 16 ช่อง จำเป็นจะต้องติดตั้ง CPU ให้ครบทั้ง 2 socket ครับ แรมที่รองรับเป็นประเภท DDR4 ECC Registered RAM บัสสูงสุด 3200 MHz สามารถติดตั้ง RAM ได้ตั้งแต่ 8GB จนถึง 256GB ต่อช่อง ทำให้เมนบอร์ดรุ่นนี้สามารถติดตั้งหน่วยความจำรวมได้สูงสุด 4TB ครับ

PCIe Slots (สล็อตสำหรับเชื่อมต่อการ์ดเสริม)

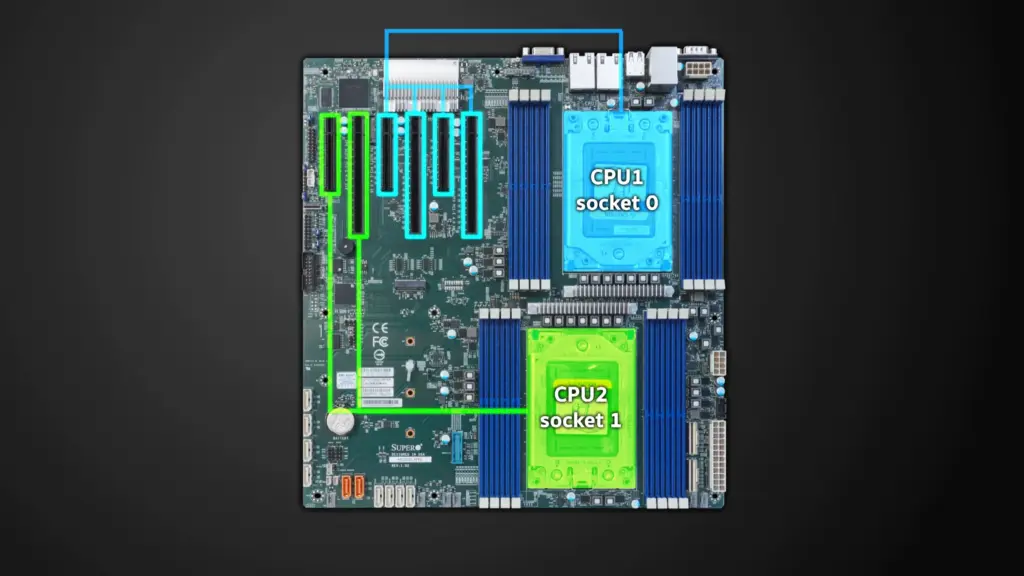

บอร์ดตัวนี้มีช่อง PCIe 4.0 x16 จำนวน 3 ช่อง และ PCIe 4.0 x8 อีก 3 ช่อง รวมทั้งหมด 6 ช่อง หากจะติดตั้งการ์ดจอแบบ 2 slot เพื่อนำไปประมวลผล ai ก็สามารถติดตั้งได้มากถึง 3 ใบครับ การควบคุม PCIe จะถูกแบ่งโดย CPU แต่ละ socket การควบคุม PCIe Slot จะถูกแบ่งดังนี้:

• Slot 1 และ 2 ควบคุมโดย CPU Socket 1
• Slot 3 ถึง 6 ควบคุมโดย CPU Socket 0

นอกจากนี้ยังมีพอร์ต NVMe แบบ SlimSAS จำนวน 2 พอร์ต รองรับการเชื่อมต่อแบบ PCIe x8 เพื่อใช้กับไดรฟ์ U.2 NVMe SSD ครับ

Rear I/O Ports (แผงพอร์ตเชื่อมต่อด้านหลัง)

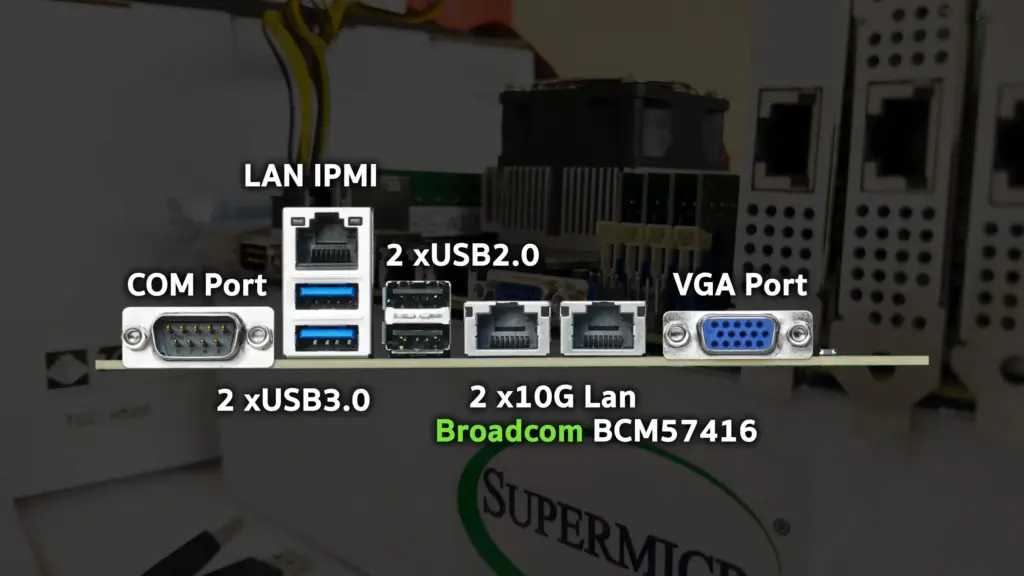

สำหรับพอร์ตการเชื่อมต่อด้านหลังเมนบอร์ด เริ่มที่ฝั่งซ้ายสุดจะประกอบไปด้วย

• COM Port 1 พอร์ต
• LAN IPMI 1 พอร์ต แบบ RJ45 ควบคุมผ่านชิป ASPEED AST2600
• USB 3.0 2 พอร์ต
• USB 2.0 2 พอร์ต
• LAN 10GbE 2 พอร์ต ชิป Broadcom BCM57416
• VGA Port 1 พอร์ต

IPMI (ระบบจัดการแพลตฟอร์มอัจฉริยะ)

H12DSI-NT6 มาพร้อมกับ ชิป ASPEED AST2600 ที่ช่วยให้สามารถจัดการเซิร์ฟเวอร์จากระยะไกลผ่าน LAN IPMI ไม่ว่าจะเป็นการตรวจสอบสถานะฮาร์ดแวร์ การเช็คอุณหภูมิ หรือสั่งเปิด-ปิด รีบูทเครื่องได้จากที่ไหนก็ได้

SATA Connector (พอร์ตเชื่อมต่อ SATA)

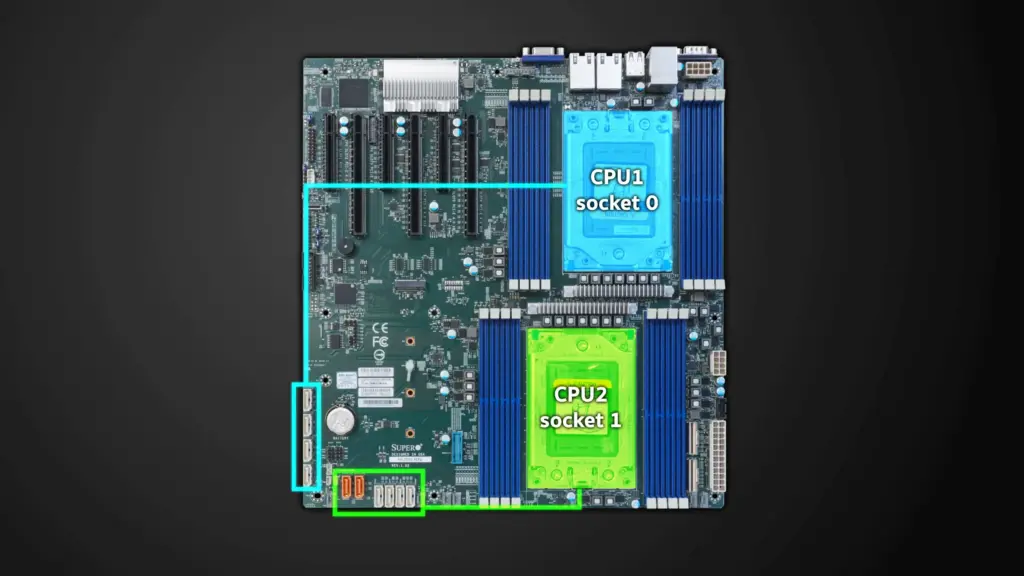

บอร์ดนี้ให้พอร์ต SATA มาทั้งหมด 10 พอร์ต โดยพอร์ต 0-3 จะถูกควบคุมโดย CPU Socket 0 และพอร์ต 4-7 และ SUPERDOM 2 พอร์ตสีส้ม จะถูกควบคุมโดย CPU Socket 1 ครับ ซึ่งหากต้องการใช้งานพอร์ต SATA ทั้งหมด 10พอร์ต เราจำเป็นจะต้องติดตั้ง CPU ให้ครบ 2 Socket ครับ

Power Connector & Fan Connector (ขั้วต่อไฟเลี้ยง ATX และ ขั้วต่อพัดลม)

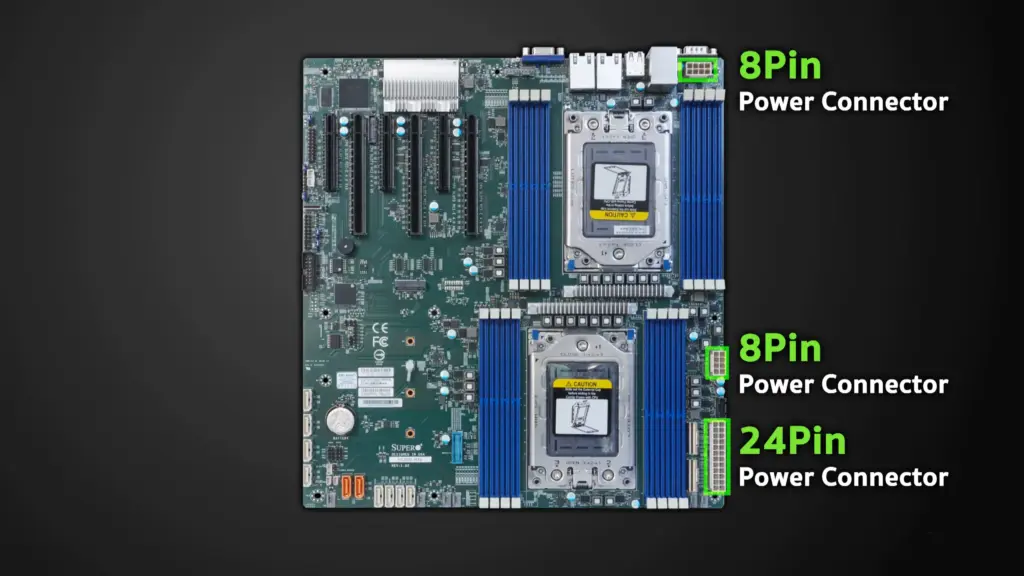

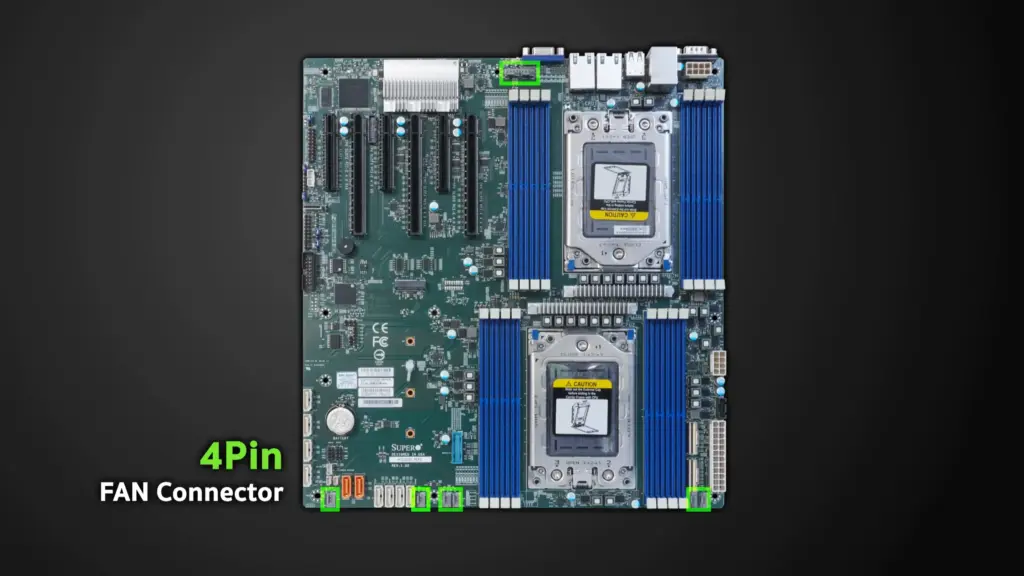

สำหรับการเชื่อมต่อพลังงาน เมนบอร์ดนี้รองรับ 24 Pin Power Connector และ 8 Pin Power Connector อีก 2 ตำแหน่ง พร้อม Fan Connector แบบ 4 Pin ให้มาทั้งหมด 8 พอร์ต รอบบอร์ดครับ
